회전 운동과 물체의 무게 중심

해당 차시 학습지 파일

회전 운동과 물체의 무게중심(수정).hwpx

0.61MB

학습 목표

무게중심에 대한 물체의 평형 조건을 정량적으로 계산하여 간단한 구조물의 안정성을 설명할 수 있다.

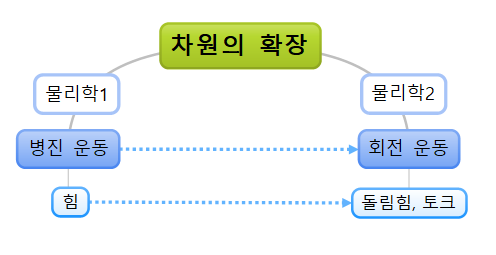

물리학 I과 물리학 II의 연결고리



우리가 아득한 시공간을 떠돌던 별의 후예였듯이 물리학 역시 우주를 떠돌던 천체의 회전 운동에서 비롯되었습니다. 따라서 병진 운동 못지않게 회전 운동 또한 중요해요. 물리학 2에서는 물리학 1에서 다루던 병진 운동에 대한 것을 넘어서 회전 운동에 대해 공부합니다.

---





이탈리아 피사에는 아주 유명한 건축물이 있습니다. 바로 기울어진 탑, 피사의 사탑입니다. 수백 년이 지난 지금도 여전히 기울어져 있지만 놀랍게도 무너지지 않고 버티고 있어요. 피사의 사탑은 단순히 특이한 건축물이 아니라, 물리학의 역사에서 매우 중요한 장소이기도 합니다.



기울어진 곳에서 물리학의 기초를 세우다



17세기 초, 갈릴레이는 이 사탑 위에서 질량이 다른 두 물체를 동시에 떨어뜨리는 실험을 통해 무거운 물체가 더 빨리 떨어진다는 당시의 믿음이 틀렸음을 증명했습니다. 그리고 이 통찰은 후에 뉴턴의 고전역학, 즉 힘과 운동의 법칙으로 이어졌죠. 더불어 피사의 사탑은 한 가지 질문을 던지기도 합니다.



왜 이렇게 기울어져 있는데도 쓰러지지 않을까?



그 답을 알려주는 물리학과 그와 같은 결을 공유하는 삶의 철학을 배우는 시간입니다.



1. 병진 운동과 회전 운동

병진 운동이란 물체가 한 점에서 다른 점으로 이동하는 것을 말하고, 회전 운동이란 회전축에 대하여 물체의 모든 부분이 일정한 각도만큼 회전하는 것을 말합니다. 실제로 우리 주변에서 일어나는 복잡해 보이는 운동은 병진 운동과 회전 운동의 조합으로 말할 수 있어요.



1) 돌림힘

돌림힘은 힘, 즉 벡터량이기 때문에 크기와 방향을 가집니다.

① 돌림힘의 크기

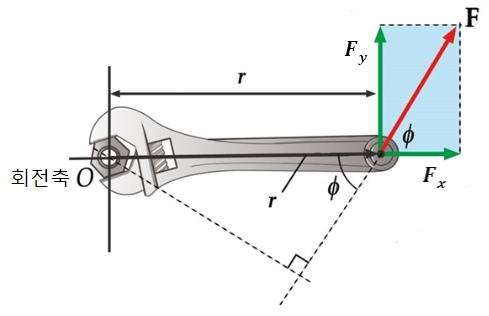

그림과 같이 볼트에 스패너를 장착해 힘 F를 작용하면 볼트 중심을 지나는 축, 회전축 O을 중심으로 스패너가 회전합니다. 힘 F는 두 성분 Fcosϕ, Fsinϕ으로 분해할 수 있는데요. 스패너의 회전에 관여하는 성분의 힘은 무엇일까요? 일단 Fcosϕ는 오른쪽으로 당기기만 할 뿐, 스패너를 회전시키는 힘의 성분이 아닙니다. 따라서 스패너의 회전에 관여하는 돌림힘은 Fsinϕ와 관련있습니다.

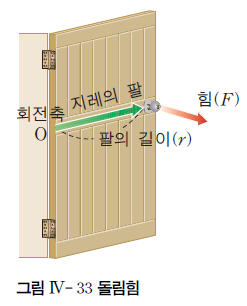

회전축으로부터 문고리가 멀리 있는 문과 가까이 있는 문 중에 어느 문이 열기 쉽던가요? 같은 힘 F으로 당겼을 때 회전축으로부터 문고리가 멀리 있을수록 열기 쉽습니다. 열기 쉬운 이유는 그만큼 돌림힘이 크게 작용하기 때문이겠죠? 이처럼 돌림힘의 크기는 회전축으로부터 힘이 작용하는 지점까지의 거리 r에 비례하는 관계에 있습니다.

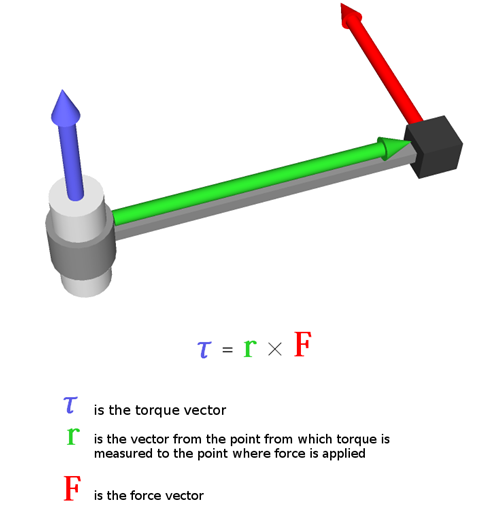

정리하면 돌림힘의 크기는 회전축 O로부터 힘이 작용하는 지점까지 거리 r와 힘 F, 그리고 r과 F의 방향이 이루는 각도 θ 에 따라 결정됩니다. 즉, 돌림힘을 τ라 하면 τ=r X Fsinθ 와 같아요.



돌림힘과 일의 단위

돌림힘은 힘과 거리를 곱한 물리량으로, 단위는 N·m인데, 차원만 놓고 보면 힘이 한 일과 똑같습니다. 하지만 힘과 에너지는 명백히 다르죠. 일의 단위는 J임을 상기하세요.



② 돌림힘의 방향



돌림힘의 방향은 오른손 법칙으로 정합니다. 회전하는 방향으로 오른손의 네 손가락을 감쌌을 때 엄지손가락이 가리키는 방향이 돌림힘의 방향입니다. 통상적으로 지면에서 나가는 방향(=반시계 회전 방향)은 +, 지면으로 들어가는 방향(=시계 회전 방향)은 -로 정합니다.



2. 물체의 평형 조건



1) 역학적 평형 조건



정지해 있는 물체에 크기가 같은 두 힘이 동일한 작용선상에서 서로 반대 방향으로 작용하면 알짜힘이 0이므로 물체는 계속 정지해 있습니다.

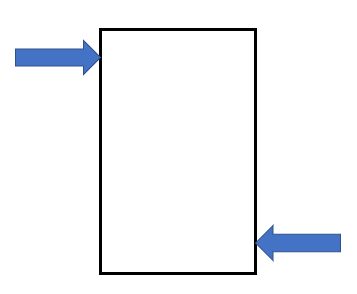

그러나 두 힘이 동일한 작용선상에 있지 않으면, 두 힘의 합력이 0일지라도 돌림힘이 작용하여 물체가 시계 방향(-)으로 회전합니다. 따라서 물체가 운동 상태의 변화 없이 정지해 있는 역학적 평형 상태가 되기 위해서는 다음 두 가지 조건을 동시에 만족해야 해요.



• 힘의 평형: 물체에 작용하는 모든 힘의 합력, 즉 알짜힘이 0이 되어야 한다.
• 돌림힘의 평형: 물체에 작용하는 모든 돌림힘의 합이 0이어야 한다.



2) 지렛대 원리

지레는 힘의 크기를 조절해 주는 도구입니다. 지레를 사용하면 무거운 물체 w를 작은 힘 F만으로도 들어 올릴 수 있어요. 이는 역학적 평형 조건으로 설명할 수 있습니다.



지레가 역학적 평형을 이루기 위해서는 첫 번째 조건인 힘의 평형에 따라 물체의 무게 W와 힘 F의 합이 받침점이 지레를 '떠받치는' 힘(=수직항력) N과 같아야 하며,



두 번째 조건인 돌림힘의 평형에 따라 물체의 무게 W와 받침점으로부터의 거리 a의 곱이 힘 F과 받침점으로부터의 거리 b의 곱과 같아야 합니다. 그림에서 지렛대의 중심인 받침점이 회전축 역할을 합니다.







즉, 지렛대의 오른쪽 길이 b가 왼쪽 길이 a보다 길수록, 같은 무게라도 더 작은 힘 F으로 물체를 들어 올릴 수 있게 됩니다. 이러한 원리를 바탕으로 아르키메데스는 “나에게 지렛대와 받침점만 주어진다면 지구도 들어 올릴 수 있다”라고 말했어요.



팔씨름과 지렛대 원리



팔씨름 경기에서는 힘이 더 센 사람에게 상대방의 손목을 잡고 시작하도록 하는 핸디캡을 주는 경우가 있습니다. 왜 그럴까요? 이는 지렛대의 원리로 설명할 수 있습니다. 팔씨름을 할 때 팔꿈치는 회전축, 즉 받침점의 역할을 합니다.



① 손목을 잡는 사람

팔꿈치에서 힘 작용점까지의 거리가 짧아 같은 힘으로도 돌림힘(= 힘 × 거리)이 작아져 불리합니다.



② 손을 잡는 사람

팔꿈치에서 힘 작용점까지의 거리가 길어 같은 힘이라도 더 큰 돌림힘을 가할 수 있어 유리합니다.



3. 무게 중심과 구조물의 안정성

1) 무게 중심

무게 중심이란 물체를 이루는 입자들의 전체 무게가 한 곳에 작용한다고 볼 수 있는 점입니다. 물체의 무게 중심을 찾는 법은 간단해요. 돌림힘의 평형 조건이 만족되는 위치가 바로 물체의 무게 중심입니다.

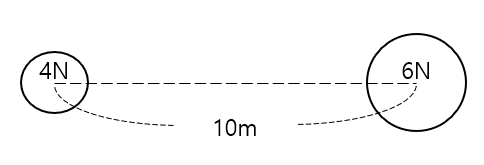

두 물체로 이루어진 계의 무게 중심을 찾아봅시다.

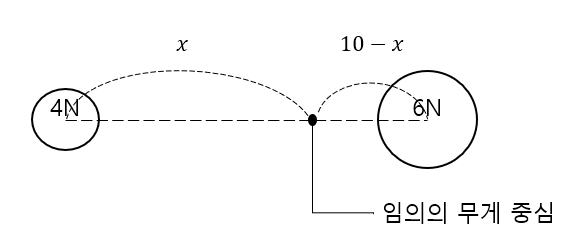

4N의 물체로부터 x만큼 떨어진 위치에 임의의 무게 중심을 정의합니다.



임의의 무게 중심을 회전축으로 설정하여 돌림힘의 평형 조건을 적용합니다.







이 계의 무게 중심은 4N의 물체로부터 오른쪽으로 6m 떨어진 지점에 있습니다.



2) 구조물의 안정성

무게 중심은 구조물의 안정성과 밀접한 관계가 있어요.

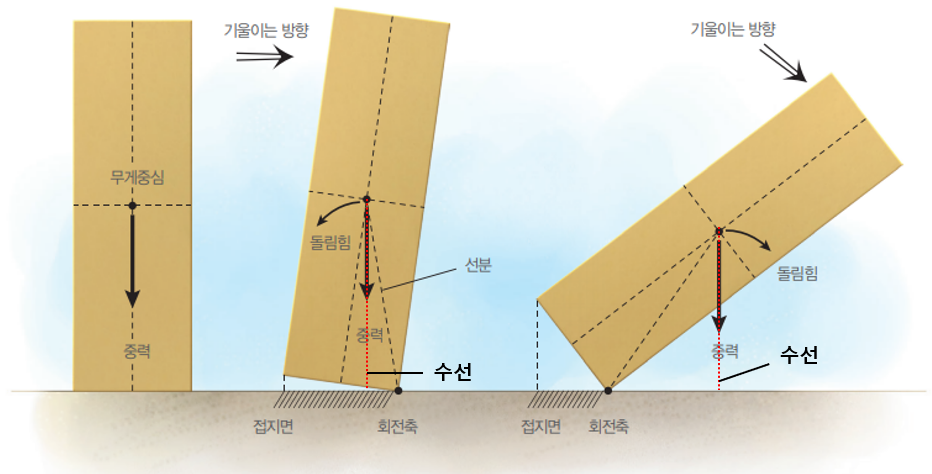

물체가 시계 방향으로 기울어질 때 무게 중심으로부터 수평선에 내린 수선(=빨간 점선)이 회전축을 넘어가지 않으면, 반시계 방향으로 돌림힘이 작용하여 물체는 원래 위치로 되돌아갑니다. 그런데 물체가 더 기울어져 무게 중심에서 내린 수선이 회전축을 넘어가면, 시계 방향으로 돌림힘이 작용하여 물체는 쓰러지게 돼요.

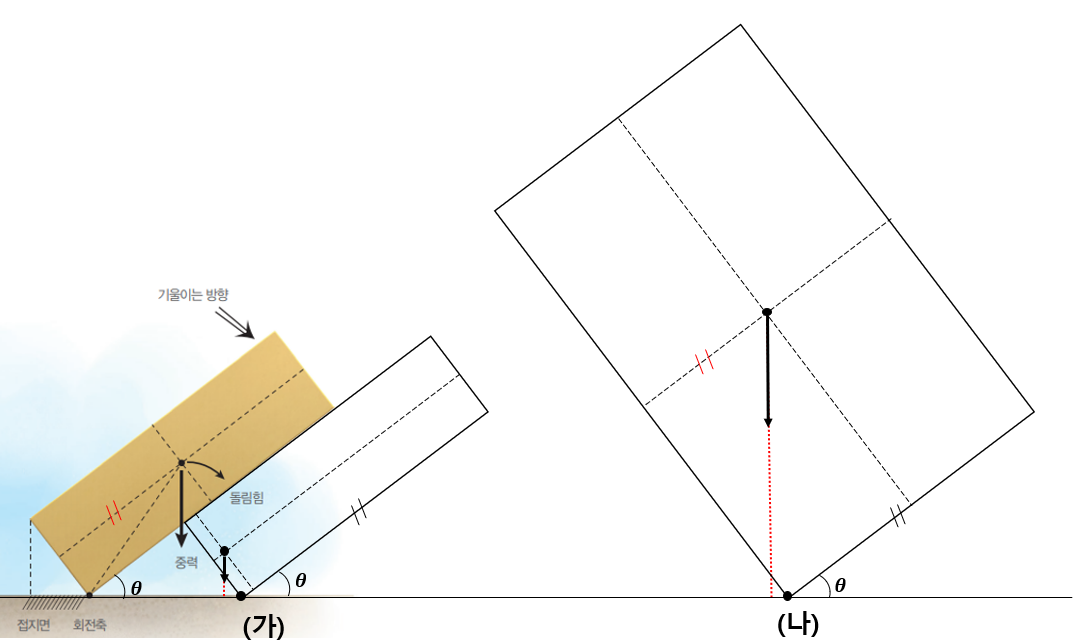

① (가)

만약 이 물체의 무게 중심이 그림처럼 낮은 곳에 위치해 있다면, 수선이 회전축을 넘어가지 않아, 반시계 방향으로 돌림힘이 작용하여 물체는 원래 위치로 되돌아갑니다. 이처럼 물체의 무게 중심은 낮을수록 안정합니다.



② (나)

만약 이 물체의 바닥면이 그림처럼 넓어진다면, 수선이 회전축을 넘어가지 않아, 반시계 방향으로 돌림힘이 작용하여 물체는 원래 위치로 되돌아갑니다. 이처럼 물체의 바닥면이 넓을수록 안정합니다.



On the ground - 로제

https://www.youtube.com/watch?v=i7AUMU-GDNg&list=RDi7AUMU-GDNg&start_radio=1



낮춤으로써 높이 솟아오르다.



피사의 사탑이 기울어져도 쓰러지지 않는 이유는, 무게 중심이 아래쪽 낮은 곳에 묵직하게 자리 잡고 있기 때문입니다. 강과 바다가 수많은 골짜기의 물을 받아들이고 다스릴 수 있는 까닭은 그들이 더 낮은 곳에 있기 때문입니다. 나를 낮추는 자세, 겸손은 결코 비굴함이나 자기 비하가 아닙니다. 겸손은 나를 낮춤으로써 오히려 나를 더 큰 그릇으로 만드는 힘입니다.



Everything I need is on the ground



무게 중심이 낮고 바닥이 넓을수록 구조물이 안정되듯, 자신을 낮추는 넓은 그릇을 지닌 사람은 쉽게 흔들리지 않고 삶을 더 단단히 지탱할 수 있습니다. 결국 나 자신에게 절대적으로 필요한 것은 ‘낮은 곳(on the ground)’, 즉 자신의 내면, 겸손의 자리에 있습니다. 로제의 On the ground를 들으며 오늘도 물리를 통해 인생을 배웁니다.
